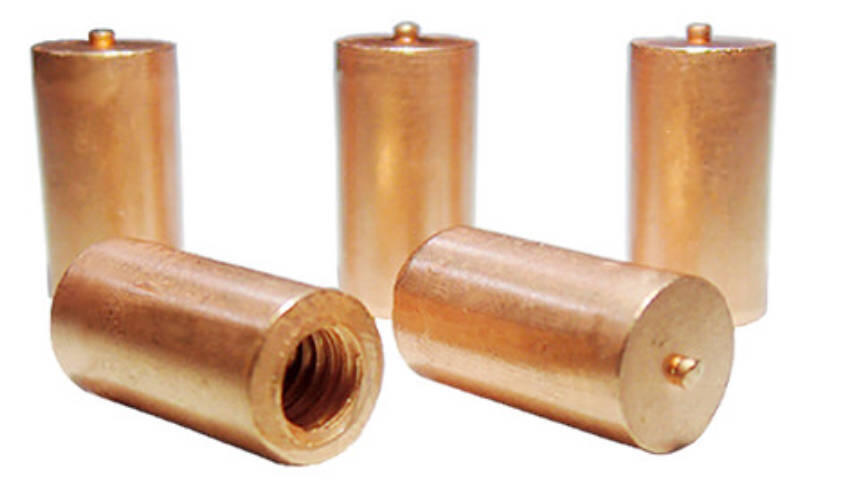

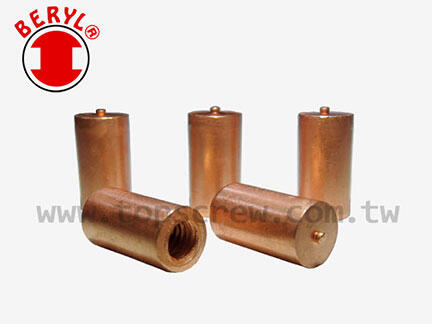

植焊螺帽
WELDING STUD NUT
點焊螺絲之材質:
鐵鍍紅銅,白鐵,銅。
★其他尺寸和材質可依客戶要求訂製。
植焊螺帽是一種專為金屬板材固定而設計的緊固件,透過焊接方式將螺絲或螺帽牢固地固定於金屬表面。
這種技術可在單側操作,簡化裝配流程,提供高強度和穩固的連接效果。
植焊螺絲/螺帽廣泛應用於汽車製造、電子設備、家電、建築、航空航太等產業,特別適用於需要強韌且持久連接的產品,如車體結構、電器外殼、機械設備等。
由於其具有耐振動、耐扭力的特性,植焊螺絲/螺帽在需要高精度及穩定性的應用場景中,能夠有效提高產品品質和組裝效率,是現代製造業不可或缺的重要零件。

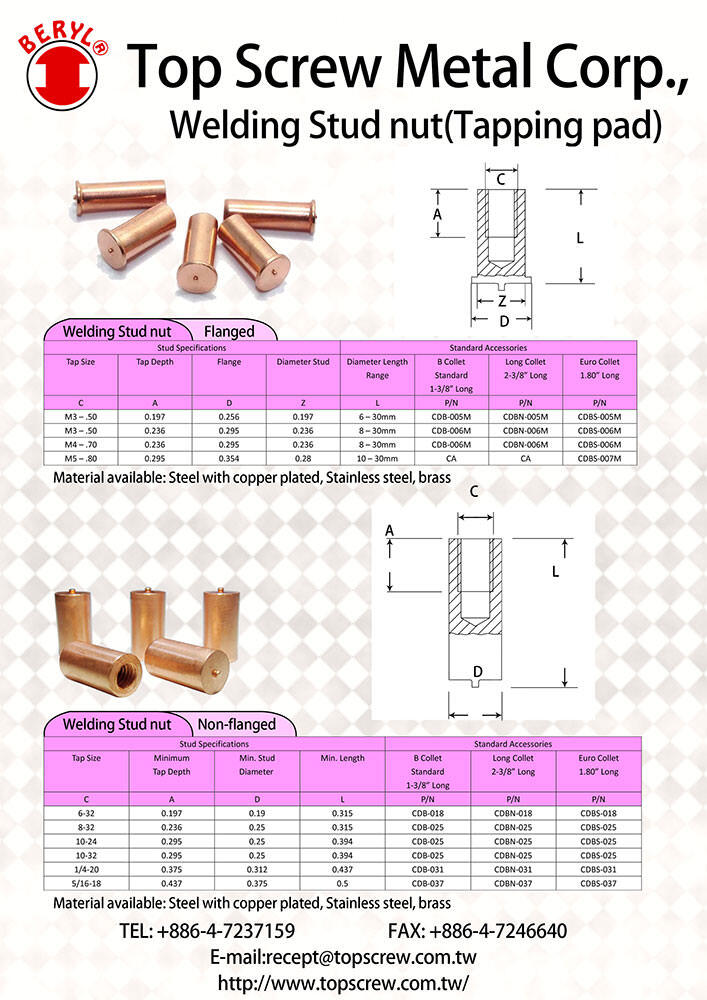

| welding stud nut (flanged) | |||||||
|---|---|---|---|---|---|---|---|
| Stud Specifications | Standard Accessories | ||||||
| Tap Size | Tap Depth (inch) | Flange (inch) | Diameter Stud (inch) | Diameter Length Range | B Collet Standard 1-3/8" Long | Long Collet 2-3/8" Long | Euro Collet 1.80" Long |
| C | A | D | Z | L | P/N | P/N | P/N |
| M3 PH0.5 | 0.197 | 0.256 | 0.197 | 6 - 30mm | CDB-005M | CDBN-005M | CDBS-005M |
| M3 PH0.5 | 0.236 | 0.295 | 0.236 | 8 - 30mm | CDB-006M | CDBN-006M | CDBS-006M |
| M4 PH0.7 | 0.236 | 0.295 | 0.236 | 8 - 30mm | CDB-006M | CDBN-006M | CDBS-006M |
| M5 PH0.8 | 0.295 | 0.354 | 0.28 | 10 - 30mm | CA | CA | CDBS-007M |

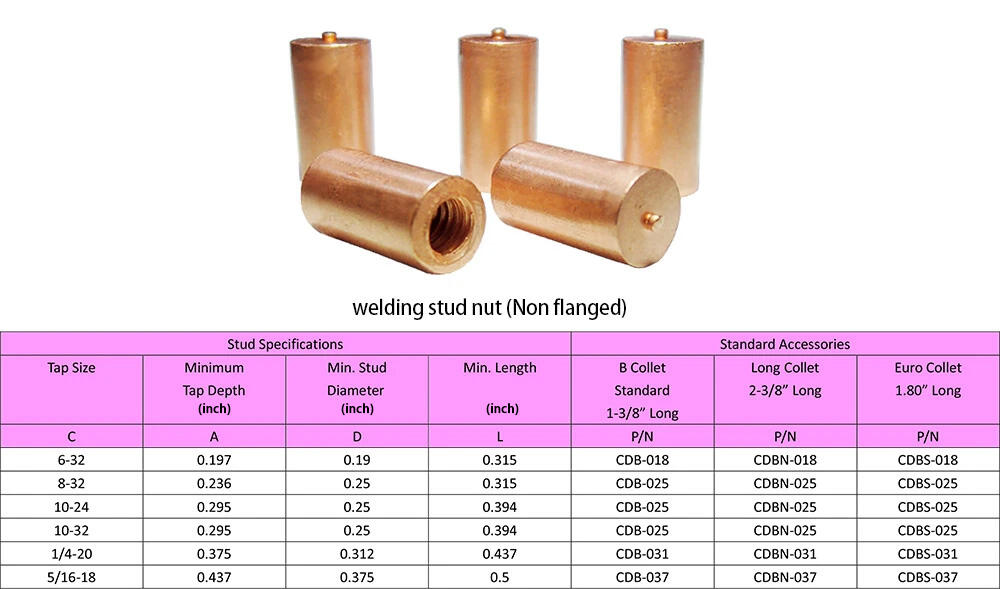

| welding stud nut (Non flanged) | ||||||
|---|---|---|---|---|---|---|
| Stud Specifications | Standard Accessories | |||||
| Tap Size | Minimum Tap Depth (inch) | Min. Stud Diameter (inch) | Min. Length (inch) | B Collet Standard 1-3/8” Long | Long Collet 2-3/8” Long | Euro Collet 1.80” Long |
| C | A | D | L | P/N | P/N | P/N |
| 6-32 | 0.197 | 0.19 | 0.315 | CDB-018 | CDBN-018 | CDBS-018 |
| 8-32 | 0.236 | 0.25 | 0.315 | CDB-025 | CDBN-025 | CDBS-025 |
| 10-24 | 0.295 | 0.25 | 0.394 | CDB-025 | CDBN-025 | CDBS-025 |
| 10-32 | 0.295 | 0.25 | 0.394 | CDB-025 | CDBN-025 | CDBS-025 |
| 1/4-20 | 0.375 | 0.312 | 0.437 | CDB-031 | CDBN-031 | CDBS-031 |
| 5/16-18 | 0.437 | 0.375 | 0.5 | CDB-037 | CDBN-037 | CDBS-037 |
