植焊螺絲 / 點焊螺絲
WELDING STUD
點焊螺絲之材質:
鐵鍍紅銅,白鐵,銅。
★其他尺寸和材質可依客戶要求訂製。
透過焊接方式將螺絲或螺帽牢固地固定於金屬表面。這種技術可在單側操作,簡化裝配流程,提供高強度和穩固的連接效果。植焊螺絲/螺帽廣泛應用於汽車製造、電子設備、家電、建築、航空航太等產業,特別適用於需要強韌且持久連接的產品,如車體結構、電器外殼、機械設備等。由於其具有耐振動、耐扭力的特性,植焊螺絲/螺帽在需要高精度及穩定性的應用場景中,能夠有效提高產品品質和組裝效率,是現代製造業不可或缺的重要零件。

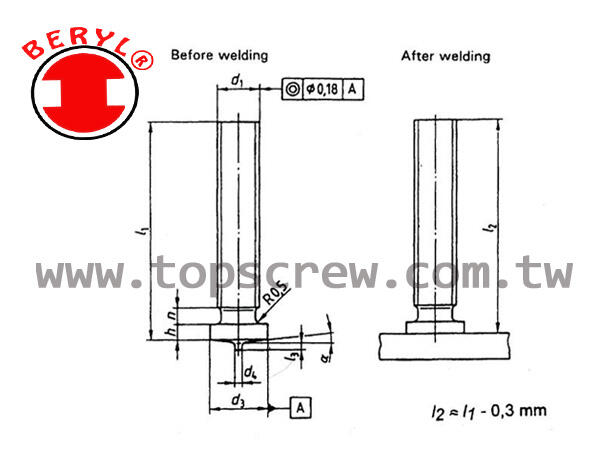

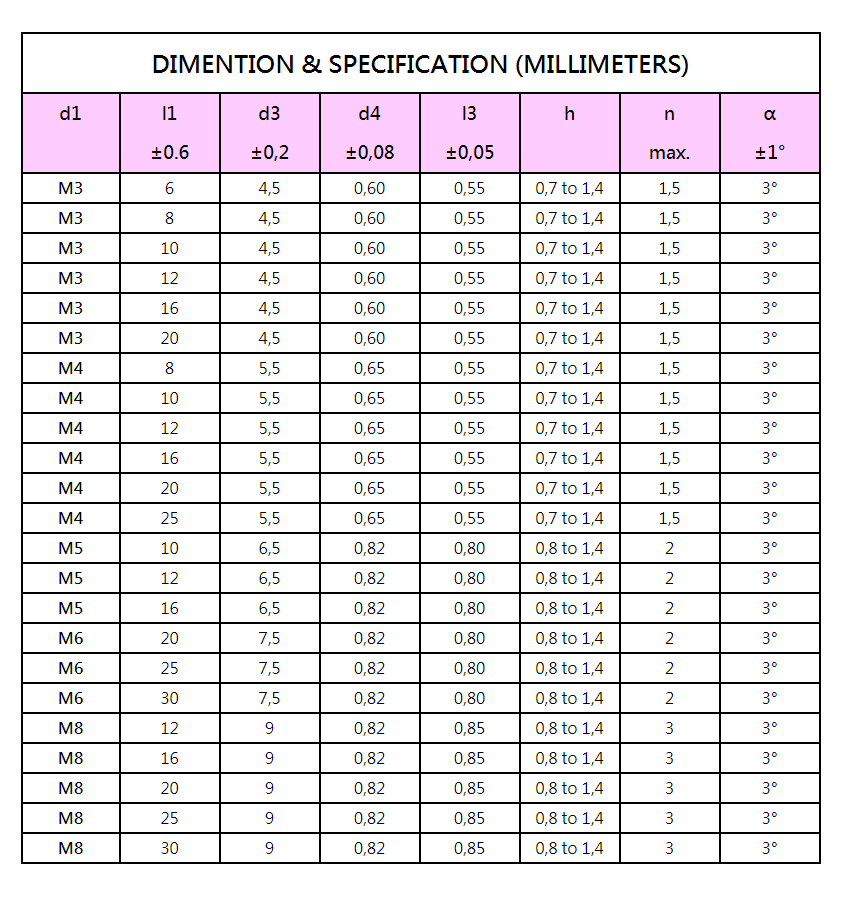

| DIMENTION & SPECIFICATION (MILLIMETERS) | |||||||
|---|---|---|---|---|---|---|---|
| d1 | l1 | d3 | d4 | l3 | h | n | α |
| ±0.6 | ±0.2 | ±0.08 | ±0.05 | max. | ±1° | ||
| M3 | 6 | 4.5 | 0.60 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M3 | 8 | 4.5 | 0.60 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M3 | 10 | 4.5 | 0.60 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M3 | 12 | 4.5 | 0.60 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M3 | 16 | 4.5 | 0.60 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M3 | 20 | 4.5 | 0.60 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M4 | 8 | 5.5 | 0.65 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M4 | 10 | 5.5 | 0.65 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M4 | 12 | 5.5 | 0.65 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M4 | 16 | 5.5 | 0.65 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M4 | 20 | 5.5 | 0.65 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M4 | 25 | 5.5 | 0.65 | 0.55 | 0.7 to 1.4 | 1.5 | 3° |
| M5 | 10 | 6.5 | 0.82 | 0.80 | 0.8 to 1.4 | 2 | 3° |
| M5 | 12 | 6.5 | 0.82 | 0.80 | 0.8 to 1.4 | 2 | 3° |
| M5 | 16 | 6.5 | 0.82 | 0.80 | 0.8 to 1.4 | 2 | 3° |
| M6 | 20 | 7.5 | 0.82 | 0.80 | 0.8 to 1.4 | 2 | 3° |
| M6 | 25 | 7.5 | 0.82 | 0.80 | 0.8 to 1.4 | 2 | 3° |
| M6 | 30 | 7.5 | 0.82 | 0.80 | 0.8 to 1.4 | 2 | 3° |
| M8 | 12 | 9 | 0.82 | 0.85 | 0.8 to 1.4 | 3 | 3° |
| M8 | 16 | 9 | 0.82 | 0.85 | 0.8 to 1.4 | 3 | 3° |
| M8 | 20 | 9 | 0.82 | 0.85 | 0.8 to 1.4 | 3 | 3° |
| M8 | 25 | 9 | 0.82 | 0.85 | 0.8 to 1.4 | 3 | 3° |
| M8 | 30 | 9 | 0.82 | 0.85 | 0.8 to 1.4 | 3 | 3° |
