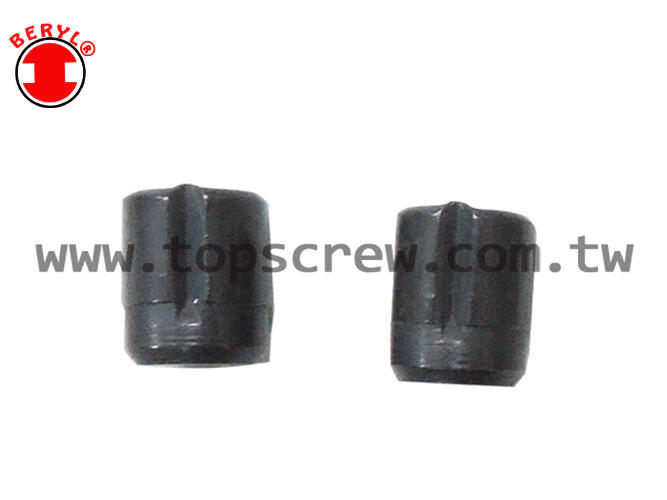

插溝銷
GROOVED PIN

INSTALLATOION METHOD:
- 什麼是插溝銷?
- 插溝銷是一種機械固定件,專為預鑽孔提供緊密配合的插銷。
- 為何選擇插溝銷而非一般銷釘?
- 插溝銷提供更強更穩固的續航力,適合需要抵抗震動或剪切力的應用。
- 使用插溝銷的時機?
- 插溝銷常用於機械、汽車及工業組裝中,提供穩固的固定。
- 插溝銷多為那些人的受眾呢?
- 工程師、製造商及機械師在精密高效的項目中均能受益。
- 插溝銷如何運作?
- 插溝銷上的凹槽能在插入孔時提供強力抓握,將元件牢固固定。
| (DIMENSIONS IN INCH) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal size or Basic Pin Diameter | D PIN DIAMETER | A PILOT LENGTH | B CHAMFER LENGTH | E CROWN HEIGHT | R CROWM RADIUS | G NECK WIDTH | H SHOULDER LENGTH | I NECK RADIUS | K NECK DIAMETER | ||||||
| MAX | MIN | REF | MIN | NOM | MAX | MIN | MAX | MIN | MAX | MIN | REF | MAX | MIN | ||
| 1/32⁶ | 0.0312 | 0.0312 | 0.0291 | 0.015 | |||||||||||
| 3/64⁶ | 0.0469 | 0.0469 | 0.0454 | 0.031 | |||||||||||
| 1/16 | 0.0625 | 0.0625 | 0.061 | 0.031 | 0.005 | 0.0065 | 0.088 | 0.068 | |||||||
| 5/64⁶ | 0.0781 | 0.0781 | 0.0766 | 0.031 | 0.005 | 0.0087 | 0.104 | 0.084 | |||||||
| 3/32 | 0.0938 | 0.0938 | 0.0923 | 0.031 | 0.005 | 0.0091 | 0.135 | 0.115 | 0.038 | 0.028 | 0.041 | 0.031 | 0.016 | 0.067 | 0.057 |
| 7/64⁶ | 0.1094 | 0.1094 | 0.1074 | 0.031 | 0.005 | 0.011 | 0.150 | 0.130 | 0.038 | 0.028 | 0.041 | 0.031 | 0.016 | 0.082 | 0.027 |
| 1/8 | 0.1250 | 0.125 | 0.123 | 0.031 | 0.005 | 0.013 | 0.166 | 0.146 | 0.069 | 0.059 | 0.041 | 0.031 | 0.031 | 0.088 | 0.078 |
| 5/32 | 0.1563 | 0.1563 | 0.1543 | 0.062 | 0.005 | 0.017 | 0.198 | 0.178 | 0.069 | 0.059 | 0.057 | 0.047 | 0.031 | 0.109 | 0.099 |
| 3/16 | 0.1875 | 0.1875 | 0.1855 | 0.062 | 0.016 | 0.018 | 0.26 | 0.24 | 0.069 | 0.059 | 0.057 | 0.047 | 0.031 | 0.13 | 0.12 |
| 7/32 | 0.2188 | 0.2188 | 0.2168 | 0.062 | 0.016 | 0.022 | 0.291 | 0.271 | 0.101 | 0.091 | 0.072 | 0.062 | 0.047 | 0.151 | 0.141 |
| 1/4 | 0.2500 | 0.25 | 0.248 | 0.062 | 0.016 | 0.026 | 0.322 | 0.302 | 0.101 | 0.091 | 0.072 | 0.062 | 0.047 | 0.172 | 0.162 |
| 5/16 | 0.3125. | 0.3125 | 0.3105 | 0.094 | 0.031 | 0.034 | 0.385 | 0.365 | 0.132 | 0.122 | 0.104 | 0.094 | 0.062 | 0.214 | 0.204 |
| 3/58 | 0.3750 | 0.375 | 0.373 | 0.094 | 0.031 | 0.039 | 0.479 | 0.459 | 0.132 | 0.122 | 0.135 | 0.125 | 0.062 | 0.255 | 0.245 |
| 7/16 | 0.4375 | 0.4375 | 0.4355 | 0.094 | 0.031 | 0.047 | 0.541 | 0.521 | 0.195 | 0.185 | 0.135 | 0.125 | 0.094 | 0.298 | 0.288 |
| 1/2 | 0.5000 | 0.5 | 0.498 | 0.094 | 0.031 | 0.052 | 0.635 | 0.615 | 0.195 | 0.185 | 0.135 | 0.125 | 0.094 | 0.317 | 0.307 |
| GROOVED PINS DIMENSIONS | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GROOVE LENGTH | NOMINAL SIZE | ||||||||||||||
| 1/32 | 3/64 | 1/16 | 5/64 | 3/32 | 7/64 | 1/8 | 5/32 | 3/16 | 7/32 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | |
| DX EXPANDED PIN DIAMETER | |||||||||||||||
| +-0.0015 | +-0.002 | +-0.0025 | +-0.03 | ||||||||||||
| 0.125 | 0.035 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | ||||||||
| 0.188 | 0.035 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | 0.166 | 0.198 | ||||||
| 0.25 | 0.035 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | 0.166 | 0.198 | 0.230 | 0.263 | ||||
| 0.312 | 0.035 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | 0.166 | 0.198 | 0.230 | 0.263 | 0.329 | |||
| 0.375 | 0.035 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | 0.166 | 0.198 | 0.230 | 0.263 | 0.329 | 0.394 | ||
| 0.438 | 0.035 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | 0.166 | 0.198 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | |
| 0.5 | 0.035 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | 0.166 | 0.198 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | 0.525 |
| 0.562 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | 0.166 | 0.198 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | 0.525 | |
| 0.625 | 0.051 | 0.068 | 0.084 | 0.101 | 0.117 | 0.134 | 0.166 | 0.198 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | 0.525 | |
| 0.75 | 0.067 | 0.083 | 0.100 | 0.116 | 0.134 | 0.166 | 0.198 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | 0.525 | ||
| 0.875 | 0.067 | 0.083 | 0.100 | 0.116 | 0.133 | 0.165 | 0.198 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | 0.525 | ||
| 1 | 0.067 | 0.083 | 0.100 | 0.116 | 0.133 | 0.165 | 0.198 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | 0.525 | ||
| 1.125 | 0.100 | 0.116 | 0.132 | 0.164 | 0.197 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | 0.525 | ||||
| 1.25 | 0.100 | 0.116 | 0.132 | 0.164 | 0.197 | 0.230 | 0.263 | 0.329 | 0.394 | 0.459 | 0.525 | ||||
| 1.375 | 0.132 | 0.164 | 0.197 | 0.229 | 0.262 | 0.329 | 0.394 | 0.459 | 0.525 | ||||||
| 1.5 | 0.132 | 0.164 | 0.197 | 0.229 | 0.262 | 0.329 | 0.394 | 0.459 | 0.525 | ||||||
| 1.625 | 0.163 | 0.197 | 0.229 | 0.262 | 0.328 | 0.393 | 0.459 | 0.525 | |||||||
| 1.75 | 0.163 | 0.197 | 0.229 | 0.262 | 0.328 | 0.393 | 0.459 | 0.525 | |||||||
| 1.875 | 0.163 | 0.196 | 0.229 | 0.262 | 0.328 | 0.393 | 0.458 | 0.525 | |||||||
| 2 | 0.163 | 0.196 | 0.229 | 0.262 | 0.328 | 0.393 | 0.458 | 0.525 | |||||||
| 2.125 | 0.196 | 0.229 | 0.262 | 0.328 | 0.393 | 0.458 | 0.524 | ||||||||
| 2.25 | 0.196 | 0.229 | 0.262 | 0.328 | 0.393 | 0.458 | 0.524 | ||||||||
| 2.5 | 0.228 | 0.261 | 0.327 | 0.393 | 0.458 | 0.524 | |||||||||
| 2.75 | 0.228 | 0.261 | 0.327 | 0.393 | 0.458 | 0.524 | |||||||||
| 3 | 0.227 | 0.260 | 0.327 | 0.392 | 0.457 | 0.523 | |||||||||
| 3.25 | 0.260 | 0.326 | 0.392 | 0.457 | 0.523 | ||||||||||
| 3.5 | 0.326 | 0.391 | 0.456 | 0.522 | |||||||||||
| 3.75 | 0.391 | 0.456 | 0.522 | ||||||||||||
| 4 | 0.390 | 0.455 | 0.521 | ||||||||||||
| 4.25 | 0.390 | 0.455 | 0.521 | ||||||||||||
| 4.5 | 0.454 | 0.520 | |||||||||||||
| seed note 1 | 2 | 2 | 2 | 2 | |||||||||||
