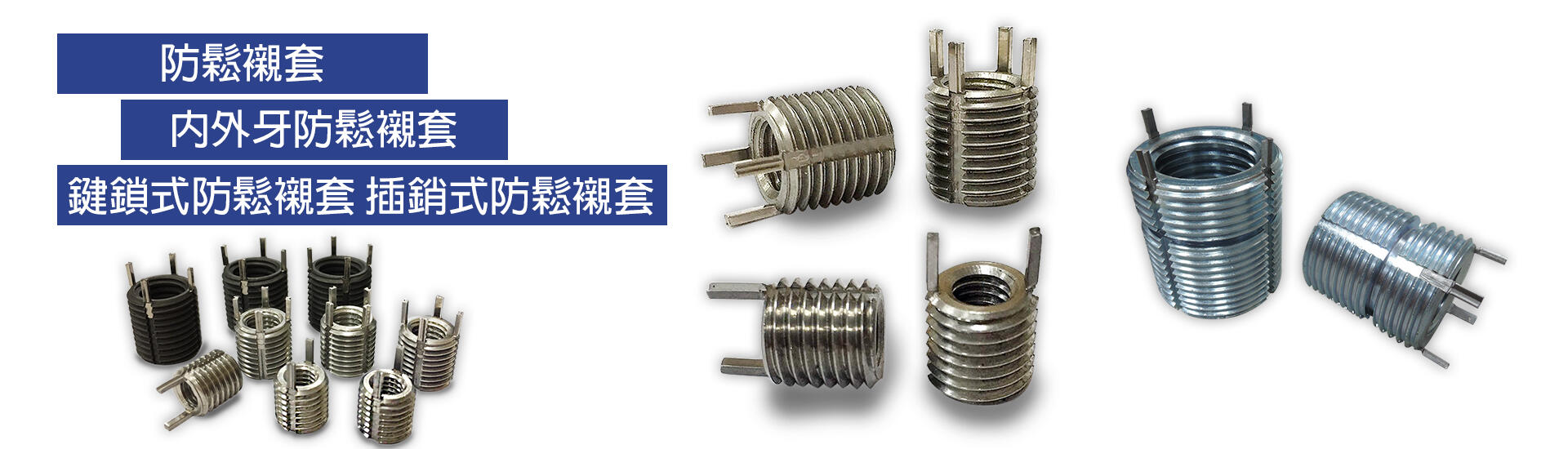

防鬆襯套-工具
Key Locking Insert-Tool
插銷式防鬆襯套 安裝動畫
插銷式防鬆襯套 安裝動畫
防鬆襯套-使用方法
How to install key locking thread insert
使用鑽孔工具 |
|---|
以82-100度沙拉頭鑽尾製作倒角 |
使用絲攻牙攻牙 |
將襯套轉入內孔至大約0.25~0.7mm以下的深度 |
移出定位插銷孔後,將安裝工具旋轉45度安置在 |
安裝完成 |
螺峯金屬特製的手工具
讓您安裝不用費力!!!
防鬆襯套的手工具用於讓您可以輕鬆、便利的成功安裝防鬆襯套
step 1. 在要安裝的物件上鑽孔、攻牙、倒角後,用手將防鬆襯套鎖入孔中約1-2牙
step 2.拿出手工具將插銷卡入工具凹槽處
將襯套鎖到合適的位置 (有插銷處的襯套高度與物件一樣高)
step 3.換另一個工具 將工具對準襯套孔跟插銷,拿出鐵鎚將插銷敲入襯套外牙跟物件的內螺紋
安裝完成
工具不是貴就好要看
要看你的使用場景
是需要出力大?還是數量多?
| 手工具 | TS600直立式氣動槍 | |
|---|---|---|
| 價格 | 實惠 | 高昂 |
| 操作速度 | 較慢 | 較快 |
| 多用性 | 只能用於防鬆襯套 | 拉鉚拉帽、捷克帽也可用 |
| 防鬆襯套手工具 | ||
|---|---|---|
| Part # | 內牙 | 外牙 |
| TKLT8040 | M4x0.7 | M8x1.25 |
| TKLT8050 | M5x0.8 | M8x1.25 |
| TKLT1050 | M5x0.8 | M10X1.25 |
| TKLT1060 | M6X1 | M10X1.25 |
| TKLT1260 | M6X1 | M12X1.25 |
| TKLT1280 | M8X1.25 | M12X1.25 |
| TKLT1480 | M8X1.25 | M14X1.5 |
| TKLT1410 | M10X1.5 | M14X1.5 |
| TKLT1610 | M10X1.5 | M16X1.5 |
| TKLT1612 | M12X1.75 | M16X1.5 |
| TKLT1812 | M12X1.75 | M18X1.5 |
| TKLT1814 | M14X2 | M18X1.5 |
| TKLT2014 | M14X2 | M20X1.5 |
| TKLT2016 | M16X2 | M20X1.5 |
| TKLT2216 | M16X2 | M22X1.5 |
| TKLT2218 | M18X2 | M22X1.5 |
| TKLT3020 | M20X2.5 | M30X2.0 |
