TSC 4 壓鑄螺母


擠壓扣件 - TSC4 鉚合



壓鑄螺母
TSC 4 SELF-CLINCHING NUTS

擠壓扣件之優點:
1.擠壓扣件可在任何平行的施力下進行安裝。
2.擠壓扣件具備高拉力&高扭力。
3.安裝擠壓扣件不需要倒角或去毛邊之類的特殊鑽孔。
4.安裝擠壓扣件後金屬板的另一面能夠保持平整。
5.安裝後擠壓扣件無重複攻牙之必要。
6.安裝擠壓扣件成本低。

壓鑄螺母:
有螺紋的螺帽強度較低碳鋼 (軟鋼) 螺絲高,常被用於組裝時,需要高強度螺牙的裝配物件上。
1.適用在表層及內板須分隔開的組裝物件,如電子產品。
2.透牙及盲孔為一般常用之規格。


安裝擠壓扣件不需要倒角或去毛邊之類的特殊鑽孔。

安裝擠壓扣件不需要倒角或去毛邊之類的特殊鑽孔。安裝擠壓扣件不需要倒角或去毛邊之類的特殊鑽孔。安裝擠壓扣件不需要倒角或去毛邊之類的特殊鑽孔。

安裝擠壓扣件不需要倒角或去毛邊之類的特殊鑽孔。
安裝擠壓扣件不需要倒角或去毛邊之類的特殊鑽孔。





★ 其他尺寸和材質可以客戶需求訂製安裝擠壓扣件不需要倒角或去毛邊之類的特殊鑽孔。

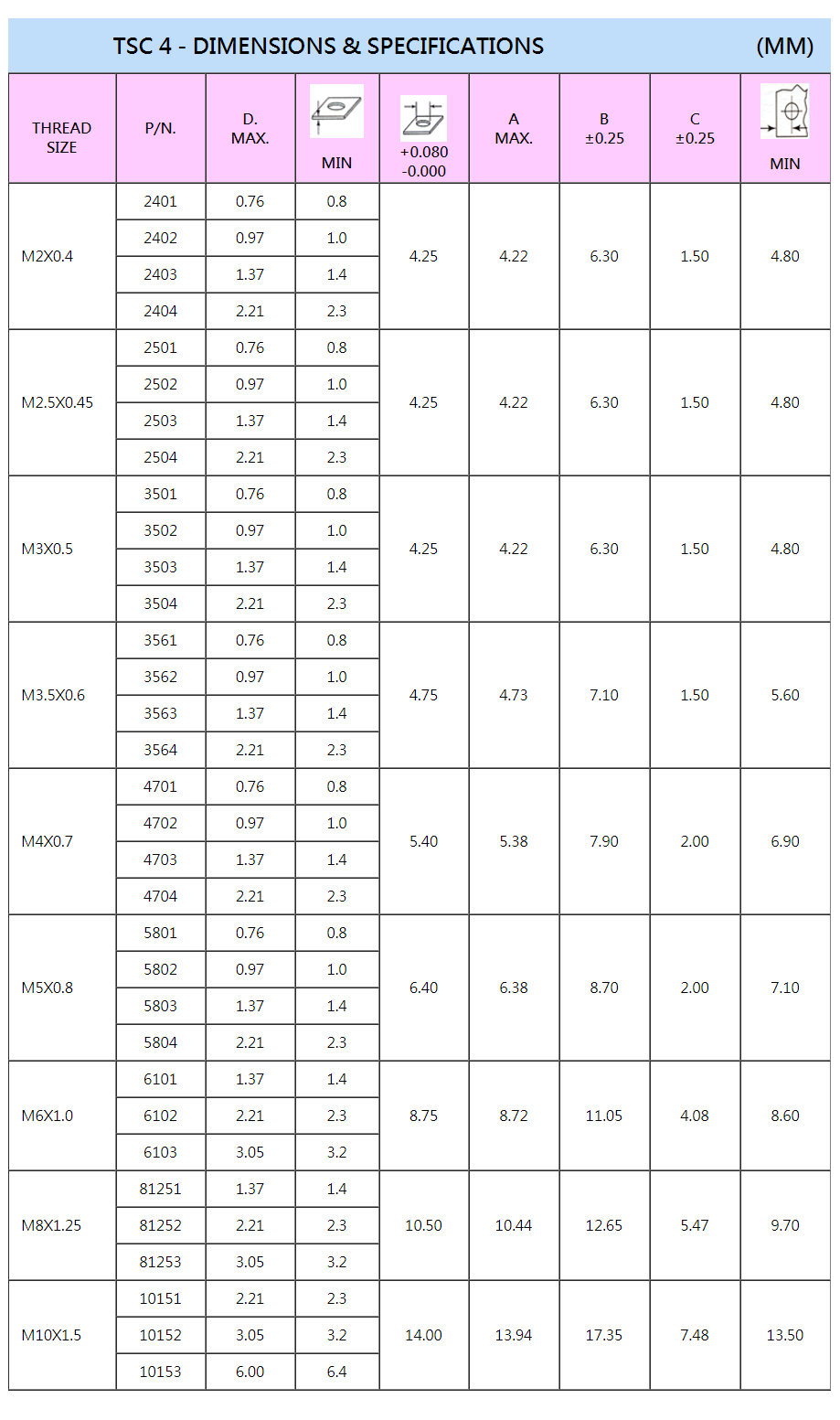

TSC4壓鑄螺母規格表 (mm)

Thread Size
Part NO.
D
MAX

MIN


+0.080
-0.000
A
MAX.
B
±0.25
C
±0.25

MIN
M2x0.4
2401
0.760.84.254.226.31.504.80
M2x0.4
2402
0.971.04.254.226.31.504.80
M2x0.4
2403
1.371.44.254.226.31.504.80
M2x0.4
2404
2.212.34.254.226.31.504.80
M2.5x0.45
2501
0.760.84.254.226.31.504.80
M2.5x0.45
2502
0.971.04.254.226.31.504.80
M2.5x0.45
2503
1.371.44.254.226.31.504.80
M2.5x0.4
5 2504
2.212.34.254.226.31.504.80
M3x0.5
3501
0.760.84.254.226.31.504.80
M3x0.5
3502
0.971.04.254.226.31.504.80
M3x0.5
3503
1.371.44.254.226.31.504.80
M3x0.5
3504
2.212.34.254.226.31.504.80
M3.5x0.6
3561
0.760.84.754.737.11.505.6
M3.5x0.6
3562
0.971.04.754.737.11.505.6
M3.5x0.6
3563
1.371.44.754.737.11.505.6
M3.5x0.6
3564
2.212.34.754.737.11.505.6
M4x0.7
4701
0.760.85.45.387.91.506.9
M4x0.7
4702
0.971.05.45.387.91.506.9
M4x0.7
4703
1.371.45.45.387.91.506.9
M4x0.7
4704
2.212.35.45.387.91.506.9
M5x0.8
5801
0.760.86.46.388.72.007.1
M5x0.8
5802
0.971.06.46.388.72.007.1
M5x0.8
5803
1.371.46.46.388.72.007.1
M5x0.8
5804
2.212.36.46.388.72.007.1
M6x1.0
6101
1.371.48.758.7211.054.088.6
M6x1.0
6102
2.212.38.758.7211.054.088.6
M6x1.0
6103
3.053.28.758.7211.054.088.6
M8x1.25
81251
1.371.410.5010.4412.655.479.7
M8x1.25
81252
2.212.310.5010.4412.655.479.7
M8x1.25
81253
3.053.210.5010.4412.655.479.7
M10x1.5
10151
2.212.314.0013.9417.357.4813.5
M10x1.5
10152
3.053.214.0013.9417.357.4813.5
M10x1.5
10153
6.006.414.0013.9417.357.4813.5



TSC4壓鑄螺母規格表 (inch)
Thread Size
Part NO.
D
MAX

MIN

+0.003
-0.000
A
MAX.
B
±0.001
C
±0.001

MIN
#2-56
256-1
0.0300.0300.1660.1650.2500.0700.190
#2-56
256-2
0.0380.0400.1660.1650.2500.0700.190
#2-56
256-3
0.0540.0560.1660.1650.2500.0700.190
#2-56
256-4
0.0870.0910.1660.1650.2500.0700.190
#3-48
348-1
0.0300.0300.1660.1650.2500.0700.190
#3-48
348-2
0.0380.0400.1660.1650.2500.0700.190
#3-48
348-3
0.0540.0560.1660.1650.2500.0700.190
#3-48
348-4
0.0870.0910.1660.1650.2500.0700.190
#4-40
440-1
0.0300.0300.1660.1650.2500.0700.190
#4-40
440-2
0.0380.0400.1660.1650.2500.0700.190
#4-40
440-3
0.0540.0560.1660.1650.2500.0700.190
#4-40
440-4
0.0870.0910.1660.1650.2500.0700.190
#6-32
632-1
0.0300.0300.18750.1870.2810.0700.220
#6-32
632-2
0.0380.0400.18750.1870.2810.0700.220
#6-32
632-3
0.0540.0560.18750.1870.2810.0700.220
#6-32
632-4
0.0870.0910.18750.1870.2810.0700.220
#8-32
832-1
0.0300.0300.2130.2120.3120.0900.270
#8-32
832-2
0.0380.0400.2130.2120.3120.0900.270
#8-32
832-3
0.0540.0560.2130.2120.3120.0900.270
#8-32
832-4
0.0870.0910.2130.2120.3120.0900.270
#10-24
1024-1
0.0300.0300.2500.2490.3440.0900.280
#10-24
1024-2
0.0380.0400.2500.2490.3440.0900.280
#10-24
1024-3
0.0540.0560.2500.2490.3440.0900.280
#10-24
1024-4
0.0870.0910.2500.2490.3440.0900.280
#10-32
1032-1
0.0300.0300.2500.2490.3440.0900.280
#10-32
1032-2
0.0380.0400.2500.2490.3440.0900.280
#10-32
1032-3
0.0540.0560.2500.2490.3440.0900.280
#10-32
1032-4
0.0870.0910.2500.2490.3440.0900.280
#12-24
1224-1
0.0380.0400.2770.2760.3800.1300.310
#12-24
1224-2
0.0540.0560.2770.2760.3800.1300.310
#12-24
1224-3
0.0870.0910.2770.2760.3800.1300.310
1/4-20
420-1
0.0540.0560.3440.3430.4370.1700.340
1/4-20
420-2
0.0870.0910.3440.3430.4370.1700.340
1/4-20
420-3
0.1200.1250.3440.3430.4370.1700.340
1/4-28
428-1
0.0540.0560.3440.3430.4370.1700.340
1/4-28
428-2
0.0870.0910.3440.3430.4370.1700.340
1/4-28
428-3
0.1200.1250.3440.3430.4370.1700.340
5/16-18
518-1
0.0540.0560.4130.4120.5000.2300.380
5/16-18
518-2
0.0870.0910.4130.4120.5000.2300.380
5/16-18
518-3
0.1200.1250.4130.4120.5000.2300.380
5/16-24
524-1
0.0540.0560.4130.4120.5000.2300.380
5/16-24
524-2
0.0870.0910.4130.4120.5000.2300.380
5/16-24
524-3
0.1200.1250.4130.4120.5000.2300.380
3/8-16
316-1
0.0870.0910.5000.4990.5620.2700.440
3/8-16
316-2
0.1200.1250.5000.4990.5620.2700.440
3/8-16
316-3
0.2350.2500.5000.4990.5620.2700.440
3/8-24
324-1
0.0870.0910.5000.4990.5620.2700.440
3/8-24
324-2
0.1200.1250.5000.4990.5620.2700.440
3/8-24
324-3
0.2350.2500.5000.4990.5620.2700.440
