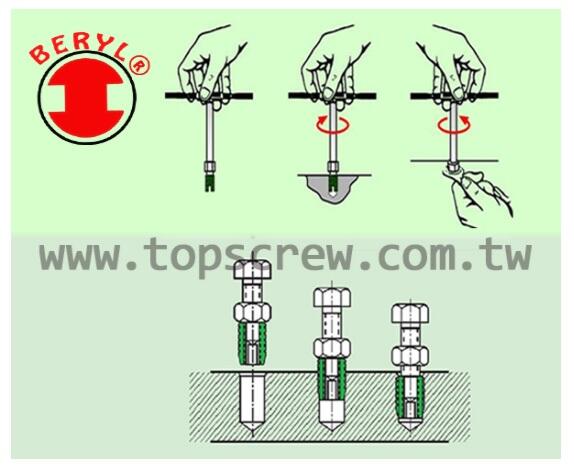

自攻螺紋襯套 安裝動畫
螺紋襯套手動工具
SELF TAPPING THREADED INSERT
MANUAL INSTALLATION TOOLS

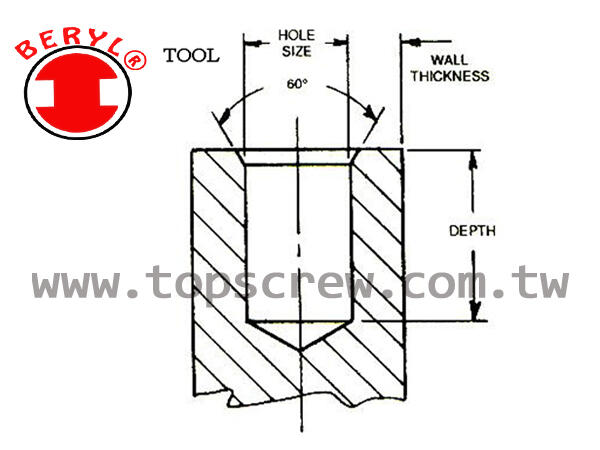

孔徑:
孔徑數據標示在上方資料表內,以參考為目的。
孔徑隨著材料、裝置的扭力和效果的需求變大或變小,最理想的孔徑應該是決定於樣品和要組裝的材料。
孔深:
透空的裝配物體:襯套的長度不應該大於板厚 。
盲孔的裝配物體:孔深應該為1.2X襯套長度,這個數據標示於上方的資料表內。
倒角:
必需要60度的沙拉頭來確保襯套和組裝母件是平面的 。
壁厚:
壁後應該為0.35~0.5X孔徑 ,依裝置的材料做決定。

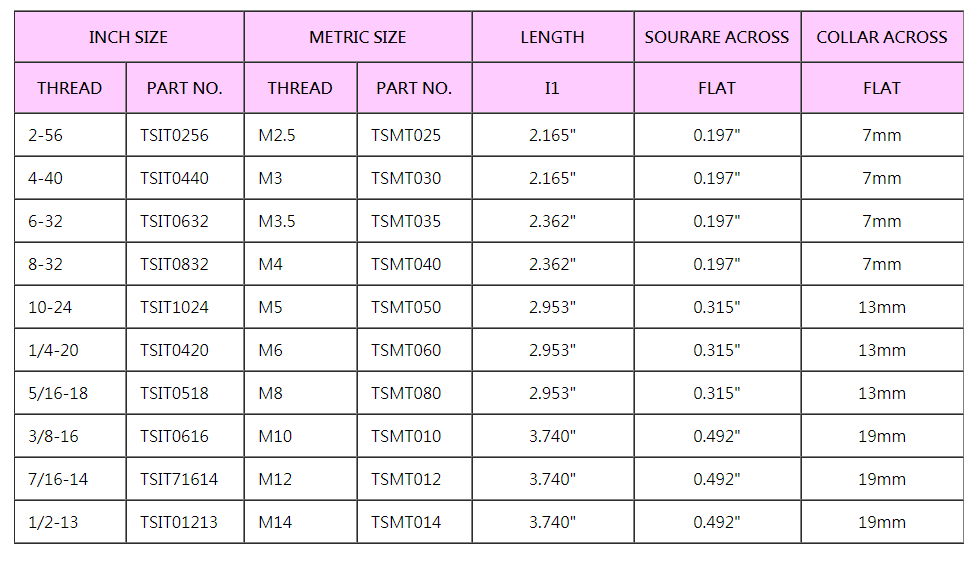

| Inch Part No. | mm Part No. | Length I1 | Sourare Across (Flat) | Collar Across (Flat) |
|---|---|---|---|---|
| 2-56 TSIT0256 | M2.5 TSMT025 | 2.165" | 0.197" | 7mm |
| 4-40 TSIT0440 | M3 TSMT030 | 2.165" | 0.197" | 7mm |
| 6-32 TSIT0632 | M3.5 TSMT035 | 2.362" | 0.197" | 7mm |
| 8-32 TSIT0832 | M4 TSMT040 | 2.362" | 0.197" | 7mm |
| 10-24 TSIT1024 | M5 TSMT050 | 2.953" | 0.315" | 13mm |
| 1/4-20 TSIT0420 | M6 TSMT060 | 2.953" | 0.315" | 13mm |
| 5/16-18 TSIT0518 | M8 TSMT080 | 2.953" | 0.315" | 13mm |
| 3/8-16 TSIT0616 | M10 TSMT010 | 3.740" | 0.492" | 13mm |
| 7/16-14 TSIT71614 | M12 TSMT012 | 3.740" | 0.492" | 19mm |
| 1/2-13 TSIT01213 | M14 TSMT014 | 3.740" | 0.492" | 19mm |
