螺絲拉帽使用材質:
白鐵302 / 304(A2), 316(A4), 鐵, 鋁5056 / 6061, 銅2600
螺絲拉帽特性與應用:
1. 使用手工具能容易及快速的安裝螺絲拉帽。
2. 相較之下螺絲拉帽比一般緊固件更能 提供高扭力及堅固的螺牙。
3. 安裝螺絲拉帽時無須焊接。
4. 螺絲拉帽能夠減少裝配時間及提高產量。
5. 螺絲拉帽能夠在組合程序上提供強力的安裝支撐。
6. 螺絲拉帽安裝後十分緊固,不會因外加之震動而鬆脫。
7. 螺絲拉帽已經組裝上螺絲所以不需要另外安裝螺絲。
8. 螺絲拉帽可提供公制或英制規格。
螺絲拉帽操作
【產品概述:重新定義組裝流程】
在現代工業製造中,複雜的組裝程序往往是提升成本與品質變異的主要原因。我們的精密螺絲拉帽 (Rivet Nut) 專為解決薄板連接與盲孔安裝的痛點而生。不同於傳統需要多個配件的緊固方式,這款產品提供了一體化的螺紋解決方案,能直接在單面操作中建立高強度的永久螺紋,顯著簡化生產線工序,協助客戶在輕量化設計與結構強度之間達成完美平衡。
【核心特色:效率與精度的雙重承諾】
一體化螺紋設計,無須額外鎖入螺絲: 拉帽本身即具備高強度的內螺紋,安裝後即可作為穩固的支撐點。這意味著您不再需要傳統的焊接螺母或正反面鎖入螺絲的繁瑣過程,大幅提升組裝速度並降低零件管理成本。
冷鍛與 CNC 複合工法: 結合台灣卓越的精密製造技術,我們透過冷鍛 (Cold Forging) 確保金屬纖維流線的連續性,賦予拉帽極佳的抗疲勞強度與硬度;隨後經由 CNC 精密修整,將公差控制在微米等級,確保與自動化裝配系統完美相容。
【技術規格亮點:為嚴苛環境而生】
快速安裝系統 (Streamlined Installation): 優化的變形區設計,確保在不同厚度的基材上都能穩定擴張,降低 30% 以上的安裝工時。這對於追求產能極大化的汽車與機械產線而言,具備極高的經濟價值。
卓越的耐用性與防腐蝕表現: 針對航太與船舶環境,我們提供高等級不鏽鋼與特殊表面處理(如鋅鎳合金或達克羅),通過 1,000 小時以上的鹽霧測試,確保在鹽分與高濕度環境下仍能保持結構完整。
【多元應用場景】
汽車工業: 輕量化車體框架、底盤配件固定及內飾組件組裝。
航太結構件: 飛機內部隔板、通訊設備機架與非結構性結構連接。
船舶抗鏽設備: 導航儀表盤固定、船艙內部不鏽鋼組件及防腐蝕設備。
重型機械: 需要單面操作的封閉式結構件、電控箱及震動強烈的農業機械。
★ 其他尺寸和材質可以客戶需求訂製。

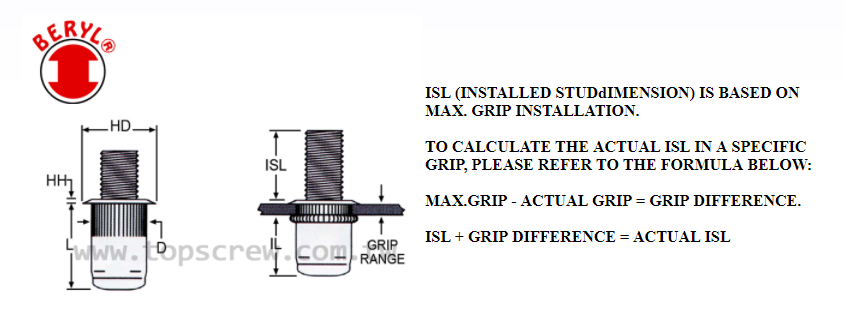

Bolt rivet nut (mm)
| Thread Size/ Part NO. | Hole Size +0.15-0.0 | HD ±0.25±0.64 | HH ±0.08 | L ±0.5 / IL MAX. | D Max. | Stud Lengths Min. ISL-call out | Grip Range |
|---|---|---|---|---|---|---|---|
| M4x0.7 TSBS470-B | 6.75 | 9.91 | 0.76 | 12.32 / 9.15 | 6.76 | 12/15/20 | 0.50-2.00 |
| M4x0.7 TSBS470-BL | 6.75 | 9.91 | 0.76 | 13.59 / 9.15 | 6.76 | 10.7/13.7/18.7 | 2.00-3.30 |
| M5x0.8 TSBS580-B | 7.60 | 10.54 | 0.76 | 13.84 / 9.65 | 7.52 | 12/15/20 | 0.50-3.30 |
| M5x0.8 TSBS580-BL | 7.60 | 10.54 | 0.76 | 16.64 / 9.65 | 7.52 | 9.6/12.6/17.6 | 3.30-5.70 |
| M6x1.0 TSBS610-B | 10.00 | 12.70 | 0.76 | 17.02 / 11.81 | 9.91 | 15/20/25 | 0.70-4.20 |
| M6x1.0 TSBS610-BL | 10.00 | 12.70 | 0.76 | 19.56 / 11.81 | 9.91 | 12.6/17.6/22.6 | 4.20-6.60 |
| M8x1.25 TSBS8125-B | 13.50 | 17.40 | 0.89 | 20.57 / 14.10 | 13.46 | 16/22/28 | 0.70-3.80 |
| M8x1.25 TSBS8125-BL | 13.50 | 17.40 | 0.89 | 23.50 / 12.96 | 13.46 | 11.9/17.9/23.9 | 3.80-7.90 |
| M10x1.5 TSBS1015-B | 13.50 | 17.40 | 0.89 | 20.57 / 14.10 | 13.46 | 20/25/30 | 0.70-3.80 |
| M10x1.5 TSBS1015-BL | 13.50 | 17.40 | 0.89 | 23.50 / 12.96 | 13.46 | 15.9/20.9/25.9 | 3.80-7.90 |

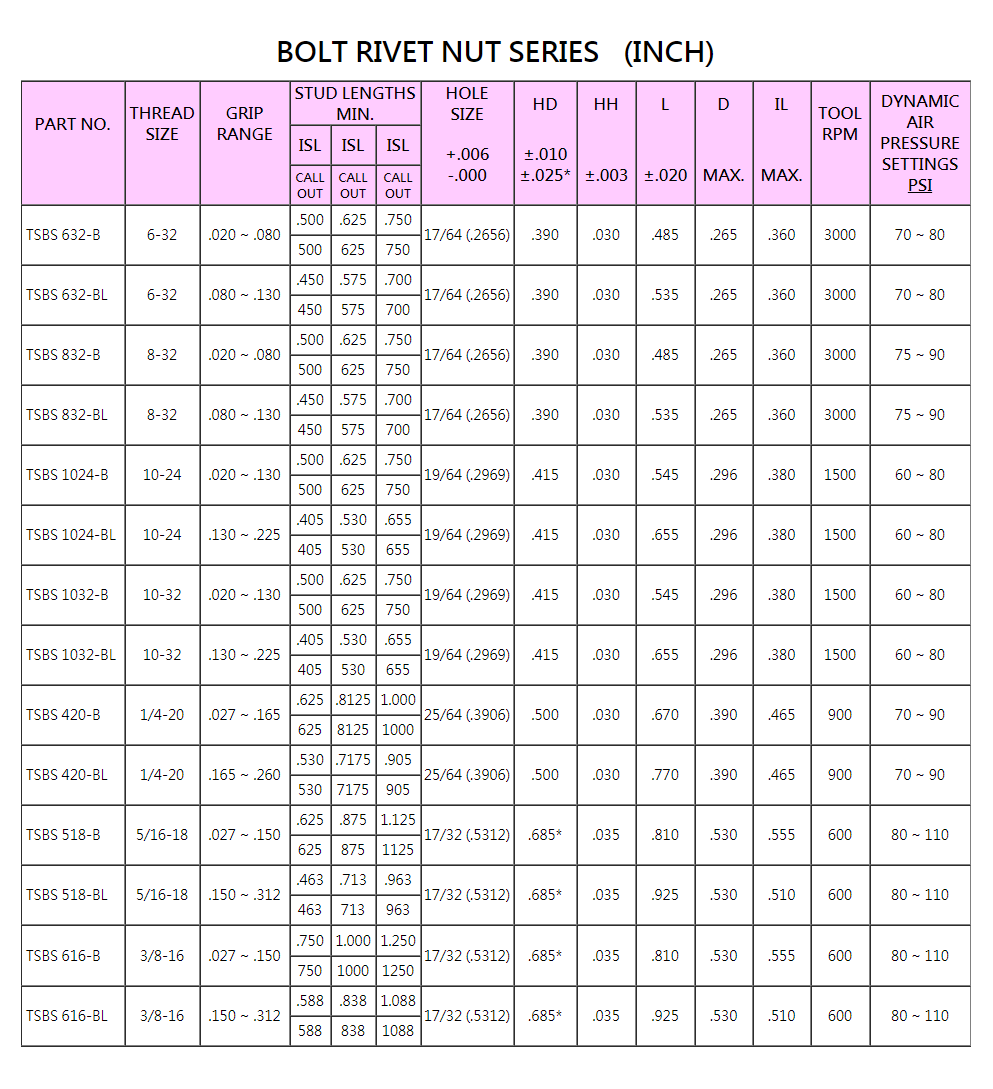

Bolt rivet nut (inch)
| Thread Size/ Part NO. | Hole Size +0.006-0.0 | HD ±.010±0.25 | HH ±.003 | L ±.020 / IL MAX. | D Max. | Stud Lengths Min. ISL-call out | Grip Range |
|---|---|---|---|---|---|---|---|
| 6-32 TSBS632-B | 17/64 (.2656) | .390 | .030 | .485 / .360 | .265 | .500/.625/.750 | .020-.080 |
| 6-32 TSBS632-BL | 17/64 (.2656) | .390 | .030 | .535 / .360 | .265 | .450/.575/.700 | .080-.130 |
| 8-32 TSBS832-B | 17/64 (.2656) | .390 | .030 | .485 / .360 | .265 | .500/.625/.750 | .020-.080 |
| 8-32 TSBS832-BL | 17/64 (.2656) | .390 | .030 | .535 / .360 | .265 | .450/.575/.700 | .080-.130 |
| 10-24 TSBS1024-B | 19/64 (.2969) | .415 | .030 | .545 / .380 | .296 | .500/.625/.750 | .020-.130 |
| 10-24 TSBS1024-BL | 19/64 (.2969) | .415 | .030 | .655 / .380 | .296 | .405/.530/.655 | .130-.225 |
| 10-32 TSBS1032-B | 19/64 (.2969) | .415 | .030 | .545 / .380 | .296 | .500/.625/.750 | .020-.130 |
| 10-32 TSBS1032-BL | 19/64 (.2969) | .415 | .030 | .655 / .380 | .296 | .405/.530/.655 | .130-.225 |
| 1/4-20 TSBS420-B | 25/64 (.3906) | .500 | .030 | .670 / .465 | .390 | .625/.8125/1.0 | .027-.165 |
| 1/4-20 TSBS420-BL | 25/64 (.3906) | .500 | .030 | .770 / .465 | .390 | .530/.7175/.905 | .165-.260 |
| 5/16-18 TSBS518-B | 17/32 (.5312) | .685 | .035 | .810 / .555 | .530 | .625/.875/1.125 | .027-.150 |
| 5/16-18 TSBS518-BL | 17/32 (.5312) | .685 | .035 | .925 / .510 | .530 | .463/.713/.963 | .150-.312 |
| 3/8-16 TSBS616-B | 17/32 (.5312) | .685 | .035 | .810 / .555 | .530 | .750/1.0/1.25 | .027-.150 |
| 3/8-16 TSBS616-BL | 17/32 (.5312) | .685 | .035 | .925 / .510 | .530 | .588/.838/1.088 | .150-.312 |
特色說明:
1.施工的工件可以薄到0.5mm。
2.廣泛運用在各種材質及厚度上的工件。
3.施工過程不會產品汙染或是任何有害物質。
4.可單側施工,因螺絲跟拉帽一體化而降低成本。
5.組裝容易快速,僅需氣動拉帽槍幾秒內就能快速安裝。
6.工件無需維修,可取代焊接、攻牙或傳統的螺帽及螺栓。
7.不會破壞或扭曲工件漆過或電鍍的表面。所以也無需在施工點上包覆保護膜。
