材料
套筒:鋁(6061)
拉釘:中碳鋼,硬化和退火處理、鋅鍍
頂部螺絲的密封型盲鉚釘可在孔內密封應用中提供高效性能。
密封型盲鉚釘具有以下技術特性:
• 在要求嚴格的應用中提高安全性和質量。
• 簡化孔的準備工作並易於安裝。
• 提供完美的性價比。
產品介紹
• 在工作壓力高達300巴(4,350磅/平方英寸)的情況下,具有密封性的全退火鋁套筒。
• 可靠的密封可承受廣泛的溫度範圍。
• 通過整個生產過程對材料和工藝進行嚴格的質量控制。
• 不需要切割或擴孔,無需特殊準備即可阻塞普通鑽孔。
• 其獨特的充填孔能力改善了對更寬孔公差的密封。
• 通過更大的孔徑公差簡化自動對準過程。
• 提供具有高振動阻力的堅固的孔阻塞。
• 減少盲端突出,可以使用較短的放置長度限制孔的深度。
• 低力適用於薄壁,輕型鑄造。
• 能夠開發定制設計以滿足特定應用需求。
製程
• 通過一致的斷尾荷載對套筒進行壓縮,確保可重復的密封,無需工具設置參數。
• 操作員無需特殊工具即可安裝。
安裝方法
此安裝順序同樣適用於手動放置工具、氣動、電池動力或完全自動化系統。
1.將鉚釘插入工具的鼻子中。

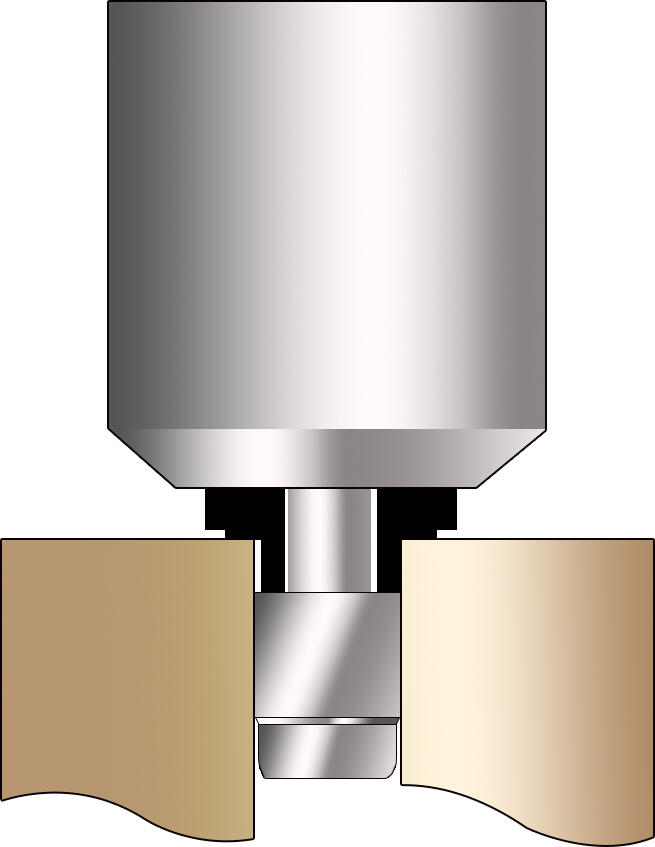

2.將密封型盲鉚釘完全插入應用的孔中,使工具的鼻子與應用接觸。
3.按下工具的觸發器以安裝密封型盲鉚釘。 鉚釘在預定的力量下斷裂。 套筒擴展其形狀以形成桶狀,輕輕密封在孔的壁上。
快速概要:
- 盲孔,單面安裝能力。
- 完全退火的套筒具有高密封性能。
- 改進的密封和更寬的孔容差。
- 更大的孔容差。在需要自動放置時簡化孔對齊。
- 內部鎖。扁平鼻尖和易於使用。
- 改進的桿保持和增加的抗振性。
- 鼻尖未形成鎖環。標準設備減少預防性維護。
- 锥形套筒和桿使使用標準工具更容易進入。
- 適用於自動化系統,密封質量不受操作者影響。
- 可以作為定制設計以滿足您獨特的組裝要求。
- 熱門的組裝應用包括薄壁應用、受限空間、較短的孔長度、高壓應用、具有大容差的孔以及汽車低壓應用。
管塞拉釘
Sealing blind rivet
| ∅ | ∅F Max. (mm) | ∅G Ref. (mm) | ∅E Ref. (mm) | Hole Size ∅H (mm) | B Max. (mm) | C Max. (mm) | |
|---|---|---|---|---|---|---|---|
| Min. | Max. | ||||||
| 4 | 3.9 | 1.9 | 3.0 | 3.9 | 4.3 | 4.1 | 41.4 |
| 5 | 4.9 | 2.2 | 3.8 | 5.0 | 5.4 | 5.0 | 42.2 |
| 6 | 5.9 | 2.6 | 4.5 | 6.0 | 6.4 | 6.0 | 50.1 |
| 7 | 6.8 | 3.0 | 5.4 | 7.0 | 7.4 | 6.9 | 51.1 |
| 8 | 7.8 | 3.6 | 6.1 | 7.8 | 8.4 | 7.9 | 51.9 |
| 9 | 8.8 | 3.9 | 6.9 | 8.8 | 9.8 | 8.5 | 53.0 |
| 10 | 9.8 | 4.4 | 7.8 | 9.8 | 10.8 | 10.0 | 53.4 |
| 12 | 11.8 | 5.3 | 9.4 | 11.8 | 12.8 | 11.5 | 2.8 |
| ∅ | ∅F Max. (mm) | ∅G Ref. (mm) | ∅E | Hole Size ∅H (mm) | B Max. (mm) | C Max. (mm) | |
| Min. | Max. | ||||||
| 9 | 8.8 | 3.6 | 6.1 | 9.0 | 9.4 | 8.5 | 51.8 |
| 10 | 9.8 | 3.9 | 7.0 | 10.0 | 10.4 | 9.5 | 52.6 |
| 11 | 10.8 | 4.4 | 7.8 | 11.0 | 11.4 | 9.8 | 53.4 |
| 12 | 11.8 | 4.4 | 7.8 | 12.0 | 12.4 | 9.5 | 53.4 |
| 13 | 12.8 | 4.8 | 8.6 | 13.0 | 13.4 | 10.3 | 62.0 |
| 14 | 13.8 | 5.3 | 9.4 | 14.0 | 14.4 | 11.0 | 62.8 |
| 16 | 15.8 | 6.0 | 11.0 | 16.0 | 16.4 | 12.6 | 64.8 |
