3孔自攻螺紋襯套 - 鈦合金


3孔自攻螺紋襯套 - 鈦合金

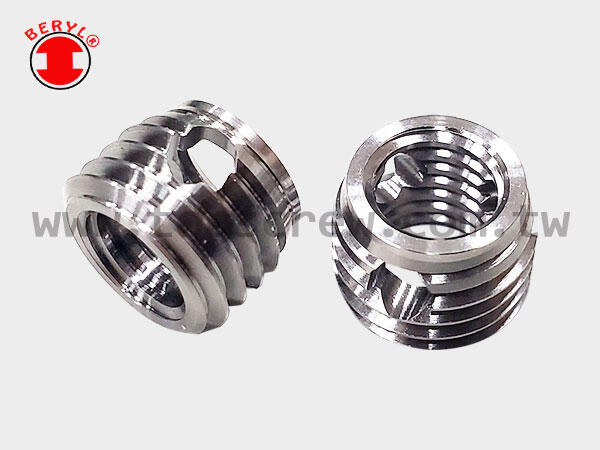

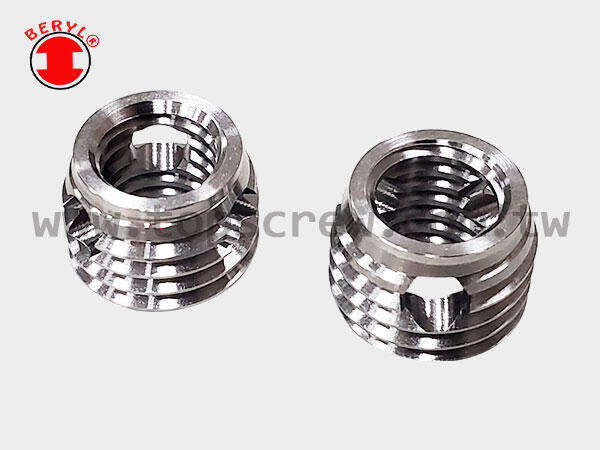

SELF TAPPING THREADED INSERT W. THREE CUTTING HOLE - TITANIUM


在追求極致效能的航太、醫療及競賽級汽車產業中,減輕重量與維持結構強度同樣重要。
我們的鈦合金三孔自攻螺紋襯套是針對低強度基材(如鋁合金、鎂合金與複合材料)開發的高端緊固方案。
透過先進的三孔自切削技術,襯套在安裝時可直接切入基材,完全無需預先攻牙(No Pre-tapping Required),不僅消除滑牙風險,更將原本繁瑣的加工程序轉化為高效的單一步驟。



【核心技術亮點 | Key Features & Technical Highlights】

  • 頂級鈦合金材質 (Titanium Excellence): 具備優異的重量強度比(Strength-to-weight ratio),重量僅為不鏽鋼的 60%,卻具備極佳的疲勞強度與優異的抗腐蝕性,能應對極端環境。

  • 精密三孔切削設計 (Precision 3-Hole Cutting Geometry): 對稱的三孔設計可確保切削應力均勻分佈,提供流暢的排屑路徑,使安裝更穩定且定位精準。

  • 卓越抗震與負載能力 (High Pull-out & Vibration Resistance): 獨特的外螺紋設計增加了與基材的接觸面積,提供強大的拉拔力(Pull-out Strength),即使在長時間高頻振動下仍能維持緊固,確保核心零組件安全。

  • 熱穩定性與低磁干擾: 鈦合金天然具備低磁性與良好的熱膨脹係數,適用於精密電子設備與高溫變動環境。

【產業應用場景 | Industry Applications】

  • 航太儀器 (Aerospace & Defense): 衛星結構件、航空電子設備框架及無人機輕量化組件。

  • 高端汽車工程 (Advanced Automotive): 賽車引擎組件、超跑輕量化內飾固定與電池模組緊固。

  • 消費電子 (High-end Electronics): 旗艦級筆電鎂鈦合金機殼、5G 衛星通訊設備。

  • 醫療與精密機械 (Medical & Precision Machinery): 醫療影像設備、手術機器人關節與半導體真空設備。

INSTALL BLIND RIVET NUT BY HAND TOOL

螺紋襯套之材質:鈦合金

螺紋襯套之特性:
1.螺紋襯套安裝容易。
2.螺紋襯套能取代螺紋護套。
3.螺紋襯套能在軟質金屬像鋁或塑膠母件上提供強力的螺牙 。
4.螺紋襯套安裝後緊固的在震動的環境下不會鬆開 。

潰牙的剋星
1.解決潰牙、崩牙、滑牙的救星
2.強化和修補的最佳產品
3.裝置簡易快速
4.適用於各種引擎及輕量化材質

螺紋襯套之應用:
螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。

螺紋襯套之優點:
1.螺紋襯套擁有高拉力。
2.螺紋襯套擁有高扭力。
3.螺紋襯套能夠保護母牙,預防潰牙。
4.螺紋襯套組裝簡單且快速。
5.超強力防震。

鈦合金是一種結構強度高、重量輕且具備多種優異性能的金屬材料,廣泛應用於航空航太、醫療設備、化工工業及其他高性能領域。
鈦合金以其獨特的性能和多樣化的優勢,成為現代高科技材料中的佼佼者。不過,它的成本相對較高,這是其應用的主要限制之一。
以下是鈦合金的特性與優點:

特性

高強度重量比
鈦合金的密度僅為鋼的約60%,但其強度與鋼相當甚至更高,這使其成為結構輕量化設計的理想材料。

優異的耐腐蝕性
鈦合金在許多惡劣環境下(如海水、酸性或鹼性環境)具有極強的抗腐蝕能力,不易生鏽或損壞。

良好的耐高溫性能
鈦合金在高溫下仍能保持良好的強度與穩定性,可耐溫高達約600°C,適用於高溫環境中的零件。

良好的加工性
雖然鈦合金的硬度較高,但通過適當的工藝,可以進行焊接、鍛造和機械加工。

優點

輕量化
在需要減輕結構重量的應用中(如飛機、航太裝備或高性能運動器材),鈦合金是一種理想的選擇。

長壽命與可靠性
優異的耐腐蝕與抗疲勞性能,確保鈦合金製品在長期使用中保持穩定性能。

節能環保
由於其高強度和輕量化特性,使用鈦合金可降低能源消耗,並減少碳排放。

多功能性
可適應多種極端環境,如高溫、高壓、強腐蝕性介質等,廣泛應用於從航太到化工設備的多個領域。


★ 其他尺寸和材質可依客戶要求訂製。

厚壁:
3孔自攻螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。
3孔自攻螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。
薄壁:
3孔自攻螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。
3孔自攻螺紋襯套適用於各式材質的物件,例如塑膠、鋁、鑄鐵。









Patch Insert Threaded Insert,Patch Threaded Insert,Surface Mount Insert,Adhesive Thread Insert,Press-fit Patch Insert,Flat Patch Threaded Insert,Patch Nut Insert,Sticker Insert Fastener,Embedded Patch Insert,Patch Insert for Plastic,Self‑adhesive Threaded Insert,Recessed Patch Insert,Low‑profile Patch Nut,Patch Insert for Soft Materials,PCB Patch Insert,Flat Surface Insert,Double‑sided Patch Insert,Patch Insert with Flange,Snap‑on Patch Insert,Lightweight Patch Thread Insert,パッチインサート,パッチ式ねじインサート,表面取り付けインサート,,接着パッチインサート,プレスインパッチ,平面パッチインサート,パッチナットインサート,シール式ねじインサート,埋め込みパッチインサートプラスチック用パッチインサート,自着式ねじインサート,凹部用パッチインサート,薄型パッチナット,柔素材用パッチインサート,PCB用パッチインサート,フラットサーフェスインサート,両面パッチインサート,フランジ付きパッチインサート,スナップオン式パッチインサート,軽量パッチねじインサート,패치 인서트,패치형 나사 인서트,표면 장착 인서트,접착 패치 인서트,프레스핏 패치,플랫 패치 인서트,패치 너트 인서트,스티커 인서트 패스너,매립형 패치 인서트,플라스틱용 패치 인서트,자체 접착 스레드 인서트,몰입형 패치 인서트,저프로파일 패치 너트,연질 재료용 패치 인서트,PCB 패치 인서트,평면 서피스 인서트,양면 패치 인서트,플랜지付き 패치 인서트,스냅온 패치 인서트,경량 패치 스레드 인서트,Insert patch filetée,Insert de patch,Insert montage surface,Insert adhésif,Insert patch par pression,Insert plat patch,Insert écrou patch,Fixation patch autocollante,Insert patch encastré,Insert patch pour plastique,Insert téritable auto‑adhésif,Insert patch affleurant,Écrou patch à profil bas,Insert patch pour matériaux souples,Insert patch pour PCB,Insert pour surface plane,Insert patch double face,Insert patch à bride,Insert patch à emboîtement,Insert patch léger,Patch-Einsatz Gewindeeinsatz,Patch Insert,Oberflächenmontage Einsatz,Klebe-Patch Insert,Press-Patch-Inlay,Flacher Patch-Einsatz,Patch-Mutter-Einsatz,Klebe-Fixierung Einsatz,Eingelassener Patch-Einsatz,Kunststoff Patch-Einsatz,Selbstklebender Gewindeeinsatz,Flächenversenkter Patch,Niederprofil Patch-Mutter,Patch-Einsatz für weiche Materialien,Patch-Einsatz für Leiterplatten,Flächen-Inlay,Beidseitiger Patch-Einsatz,Patch-Einsatz mit Flansch,Snap‑On-Patch-Inlay,Leichter Patch Gewindeeinsatz,Inserto patch roscado,Inserto tipo parche,Inserto de montaje superficial,Inserto adhesivo roscado,Inserto patch por presión,Inserto plano tipo parche,Inserto de tuerca de parche,Fijador tipo pegatina,Inserto patch empotrado,Inserto patch para plástico,Inserto autoadhesivo,Inserto patch empotrante,Tuerca patch de perfil bajo,Inserto patch para materiales blandos,Inserto patch para PCB,Inserto de superficie plana,Inserto patch doble cara,Inserto patch con brida,Inserto snap‑on patch,Inserto roscado ligero patch,Patch vložka závitová,Patch insert,Povrchová montáž vložky,Lepící patch vložka,Vlisovací patch insert,Ploché patch insert,Patch matice vložka,Nálepka insert spojovací,Zapustený patch insert,Patch insert do plastu,Samolepící závitová vložka,Zapuštěný patch insert,Nízkoprofilová patch matice,Patch insert pro měkké materiály,PCB patch vložka,Vložka pro plochý povrch,Oboustranný patch insert,Patch insert s přírubou,Snap‑on patch vložka,Lehký patch závitový insert

Internal ThreadExternal ThreadLengthHole SizeHole Depth
inch/ Part NO.mm Part NO.d2 mmP inch(L)+0.003" -0.000"
4-40
TS30440
M3
TS30030
4.500.500.157"0.157"0.236"
4-40
TS30440L
M3
TS30030L
4.500.500.236"0.157"0.315"
6-32
TS30632
M3.5
TS30035
5.000.600.197"0.177"0.276"
6-32
TS30632L
M3.5
TS30035L
5.000.600.315"0.177"0.394"
8-32
TS0832
M4
TS30470
6.000.700.236"0.216"0.315"
8-32
TS0832L
M4
TS30470L
6.000.700.315"0.216"0.394"
10-32
TS01032
M5
TS30580
6.500.800.276"0.236"0.354"
10-32
TS01032L
M5
TS30580L
6.500.800.394"0.236"0.512"
1/4-20
TS30420
M6
TS30610
8.001.000.315"0.291"0.394"
1/4-20
TS30420L
M6
TS30610L
8.001.000.472"0.291"0.591"
5/16-18
TS30518
M8
TS308125
10.001.250.354"0.366"0.443"
5/16-18
TS30518L
M8
TS308125L
10.001.250.551"0.366"0.669"
3/8-16
TS30616
M10
TS301015
12.001.500.394"0.437"0.512"
3/8-16
TS30616L
M10
TS301015L
12.001.500.709"0.437"0.866"
7/16-14
TS3071614
M12
TS301275
14.001.750.472"0.516"0.590"
7/16-14
TS3071614L
M12
TS301275L
14.001.750.866"0.516"1.024"
1/2-13
TS301213
M14
TS301420
16.002.000.551"0.590"0.669"
1/2-13
TS301213L
M14
TS301420L
16.002.000.945"0.590"1.102"
5/8-11
TS305811
M16
TS301620
18.002.000.551"0.669"0.669"
5/8-11
TS305811L
M16
TS301620L
18.002.000.945"0.669"1.102"



Patch Insert Threaded Insert,Patch Threaded Insert,Surface Mount Insert,Adhesive Thread Insert,Press-fit Patch Insert,Flat Patch Threaded Insert,Patch Nut Insert,Sticker Insert Fastener,Embedded Patch Insert,Patch Insert for Plastic,Self‑adhesive Threaded Insert,Recessed Patch Insert,Low‑profile Patch Nut,Patch Insert for Soft Materials,PCB Patch Insert,Flat Surface Insert,Double‑sided Patch Insert,Patch Insert with Flange,Snap‑on Patch Insert,Lightweight Patch Thread Insert,パッチインサート,パッチ式ねじインサート,表面取り付けインサート,,接着パッチインサート,プレスインパッチ,平面パッチインサート,パッチナットインサート,シール式ねじインサート,埋め込みパッチインサートプラスチック用パッチインサート,自着式ねじインサート,凹部用パッチインサート,薄型パッチナット,柔素材用パッチインサート,PCB用パッチインサート,フラットサーフェスインサート,両面パッチインサート,フランジ付きパッチインサート,スナップオン式パッチインサート,軽量パッチねじインサート,패치 인서트,패치형 나사 인서트,표면 장착 인서트,접착 패치 인서트,프레스핏 패치,플랫 패치 인서트,패치 너트 인서트,스티커 인서트 패스너,매립형 패치 인서트,플라스틱용 패치 인서트,자체 접착 스레드 인서트,몰입형 패치 인서트,저프로파일 패치 너트,연질 재료용 패치 인서트,PCB 패치 인서트,평면 서피스 인서트,양면 패치 인서트,플랜지付き 패치 인서트,스냅온 패치 인서트,경량 패치 스레드 인서트,Insert patch filetée,Insert de patch,Insert montage surface,Insert adhésif,Insert patch par pression,Insert plat patch,Insert écrou patch,Fixation patch autocollante,Insert patch encastré,Insert patch pour plastique,Insert téritable auto‑adhésif,Insert patch affleurant,Écrou patch à profil bas,Insert patch pour matériaux souples,Insert patch pour PCB,Insert pour surface plane,Insert patch double face,Insert patch à bride,Insert patch à emboîtement,Insert patch léger,Patch-Einsatz Gewindeeinsatz,Patch Insert,Oberflächenmontage Einsatz,Klebe-Patch Insert,Press-Patch-Inlay,Flacher Patch-Einsatz,Patch-Mutter-Einsatz,Klebe-Fixierung Einsatz,Eingelassener Patch-Einsatz,Kunststoff Patch-Einsatz,Selbstklebender Gewindeeinsatz,Flächenversenkter Patch,Niederprofil Patch-Mutter,Patch-Einsatz für weiche Materialien,Patch-Einsatz für Leiterplatten,Flächen-Inlay,Beidseitiger Patch-Einsatz,Patch-Einsatz mit Flansch,Snap‑On-Patch-Inlay,Leichter Patch Gewindeeinsatz,Inserto patch roscado,Inserto tipo parche,Inserto de montaje superficial,Inserto adhesivo roscado,Inserto patch por presión,Inserto plano tipo parche,Inserto de tuerca de parche,Fijador tipo pegatina,Inserto patch empotrado,Inserto patch para plástico,Inserto autoadhesivo,Inserto patch empotrante,Tuerca patch de perfil bajo,Inserto patch para materiales blandos,Inserto patch para PCB,Inserto de superficie plana,Inserto patch doble cara,Inserto patch con brida,Inserto snap‑on patch,Inserto roscado ligero patch,Patch vložka závitová,Patch insert,Povrchová montáž vložky,Lepící patch vložka,Vlisovací patch insert,Ploché patch insert,Patch matice vložka,Nálepka insert spojovací,Zapustený patch insert,Patch insert do plastu,Samolepící závitová vložka,Zapuštěný patch insert,Nízkoprofilová patch matice,Patch insert pro měkké materiály,PCB patch vložka,Vložka pro plochý povrch,Oboustranný patch insert,Patch insert s přírubou,Snap‑on patch vložka,Lehký patch závitový insert

Internal Thread External Thread LengthHole SizeHole Depth
inch/
Part NO.
mm
Part NO.
d2 mmP inch(L)+0.003" -0.000"
4-40
TSB30440
M3
TSB30030
5.000.600.157"0.181"0.236"
4-40
TSB30440L
M3
TSB30030L
5.000.600.236"0.181"0.315"
6-32
TSB30632
M3.5
TSB30035
6.000.800.197"0.216"0.276"
6-32
TSB30632L
M3.5
TSB30035L
6.000.800.315"0.216"0.394"
8-32
TSB0832
M4
TSB30470
6.500.800.236"0.236"0.315"
8-32
TSB0832L
M4
TSB30470L
6.500.800.315"0.236"0.394"
10-32
TSB301032
M5
TSB30580
8.001.000.276"0.291"0.354"
10-32
TSB301032L
M5
TSB30580L
8.001.000.394"0.291"0.512"
1/4-20
TSB30420
M6
TSB30610
10.001.250.315"0.366"0.394"
1/4-20
TSB30420L
M6
TSB30610L
10.001.250.472"0.366"0.591"
5/16-18
TSB30518
M8
TSB308125
12.001.500.354"0.437"0.443"
5/16-18
TSB30518L
M8
TSB308125L
12.001.500.551"0.437"0.669"
3/8-16
TSB30616
M10
TSB301015
14.001.500.394"0.516"0.512"
3/8-16
TSB30616L
M10
TSB301015L
14.001.500.709"0.516"0.866"
7/16-14
TSB3071614
M12
TSB301275
16.001.750.472"0.590"0.590"
7/16-14
TSB3071614L
M12
TSB301275L
16.001.750.866"0.590"1.024"
1/2-13
TSB301213
M14
TSB301420
18.002.000.551"0.669"0.669"
1/2-13
TSB301213L
M14
TSB301420L
18.002.000.945"0.669"1.102"
5/8-11
TSB305811
M16
TSB301620
20.002.000.551"0.748"0.669"
5/8-11
TSB305811L
M16
TSB301620L
20.002.000.945"0.748"1.102"
