Flat Head Rivet, Closed End
BEM-C, BAI-C
★ 產品編號後面加K為有直花
產品概述
在汽車、航太及船舶等嚴苛的工業環境中,微小的水氣滲透往往是導致結構腐蝕與電子系統失效的主因。我們的大唇防水拉帽系列專為應對這些挑戰而生。結合台灣頂尖的精密冷鍛與 CNC 加工工藝,此系列產品在法蘭頭部下方預塗高性能防水膠(Under-head Sealant),能確保在安裝瞬間形成完美的液密與氣密屏障。相較於傳統需二次加工的方案,我們提供的是一種更高效、更具成本效益的結構強化與防護一體化解決方案。
關鍵技術特點
頭下預塗膠技術:高性能塗層在安裝時能填補孔徑間隙,提供 IP 等級的防滲水與隔絕水蒸氣性能。
直花抗扭設計:直花型號提供卓越的抗轉力(Torque-to-turn resistance),確保在高度震動環境下依然穩固,不產生滑動或鬆脫。
優異的大唇承載力:加大的法蘭面增加了與基材的接觸面積,有效分散受力,防止在薄型板材上發生拉拔脫落(Pull-through)。
一站式安裝效率:無需額外的點膠或密封墊圈,大幅簡化組裝流程並降低維護與二次處理成本。
應用場景
汽車工業 :電動車電池箱、車體底盤組件、車用電子控制艙。
船舶與離岸設備 :船艙內部結構件、室外導航設備外殼、高鹽霧環境支架。
航太與精密電子 :密封機艙組件、雷達外罩及需要氣密保護的航空電子儀器。
技術對比:為什麼選擇防水拉帽?
| 比較項目 | 防水拉帽 | 一般通孔拉帽 |
|---|---|---|
| 密封性能 | 優異 (氣密、液密、防水蒸氣) | 差 (僅具鎖合功能,易滲水) |
| 抗腐蝕保護 | 極高 (阻絕孔口水氣累積) | 一般 (孔壁易受潮氧化) |
| 安裝工法 | 一步完成,無需二次處理 | 需額外點膠或加裝 O-ring |
| 系統壽命 | 長效且維護成本低 | 具備潛在漏氣、漏水維修風險 |
規格概覽表 | Specification Summary
| 規格項目 | 內容詳述 |
|---|---|
| 螺紋規格 | M3, M4, M5, M6, M8, M10, M12 |
| 材質選擇 | 鐵、白鐵、鋁 |
| 表面處理 | 鍍鋅 、環保三價鉻 |
| 密封膠材質 | 高性能環氧樹脂或彈性密封膠 |
| 本體形式 | 無植花 / 植花 |
拉帽之材質:
鐵、白鐵302( INOX A2/18-8 )和316 ( INOX A4/18-10 )、銅、鋁5056。
拉帽之表面處理:
鐵:三價鉻鍍白/黃/黑鋅、三價鉻鍍鋅鎳、鍍鎳
白鐵:洗清或鈍化
銅:洗清
鋁:洗清
拉帽之特性:
拉帽強力且抗震螺牙的特別設計適用於薄金屬之安裝。
拉帽可以組裝兩個或兩個以上不同材質的板材(如鐵、鋁、木材和塑膠等),且可以用螺絲固定。
拉帽的頭部採埋頭設計,可以保持安裝組件表面之平坦和平滑。
拉帽之安裝既快速又方便。
安裝拉帽之後,物件表面不會因此受到損傷。
拉帽之優點:
拉帽安裝容易。
相較之下,拉帽比一般緊固件更能提供高扭力及堅固的螺牙。
拉帽之應用:
汽車業
電子業
薄金屬板
一般輕型組件
★ 其他尺寸和材質可依客戶要求訂製。
★ 產品編號後面加K為有直花

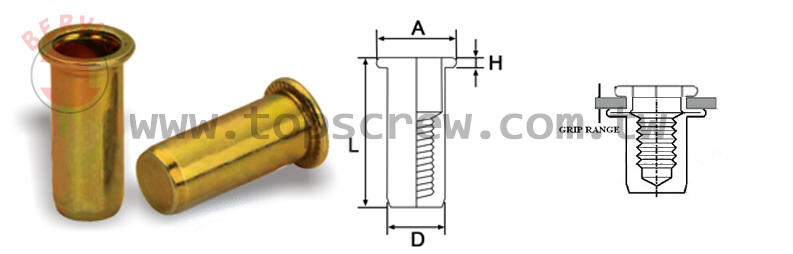

| Thread Size/ Part NO. | Hole Size +0.1/-0 | D(mm) +0/-0.1 | L(mm) ±0.4 | A(mm) ±0.3 | H(mm) +0.15/-0.05 | Grip Range |
|---|---|---|---|---|---|---|
| M4x0.7 BEM4(K)-C | 6.1 | 6.0 | 16.6 | 9.0 | 0.8 | 0.5-2.5 |
| M5x0.8 BEM5(K)-C | 7.1 | 7.0 | 17.5 | 10.0 | 1.0 | 0.5-2.5 |
| M6x1.0 BEM6(K)-C | 9.1 | 9.0 | 22.4 | 13.0 | 1.5 | 1.0-3.5 |
| M8x1.25 BEM8(K)-C | 11.1 | 11.0 | 27.0 | 14.5 | 1.5 | 1.0-4.0 |
| M10x1.5 BEM10(K)-C | 13.1 | 13.0 | 31.2 | 16.0 | 1.6 | 1.0-4.0 |
| Thread Size/ Part NO. | Hole Size +0.004/-0 | .D(inch) +0/-0.004 | L(inch) ±0.015 | A(inch) ±0.012 | H(inch) +0.006/-0.002 | Grip Range |
| UNC6-32 BAI4-632(K)-C | 0.240 | 0.236 | 0.650 | 0.354 | 0.032 | 0.02-0.10 |
| UNC8-32 BAI4-832(K)-C | 0.240 | 0.236 | 0.650 | 0.354 | 0.032 | 0.02-0.10 |
| UNC10-24 BAI5-1024(K)-C | 0.280 | 0.276 | 0.690 | 0.393 | 0.040 | 0.02-0.10 |
| UNC10-32 BAI5-1032(K)-C | 0.280 | 0.276 | 0.690 | 0.393 | 0.040 | 0.02-0.10 |
| UNC1/4-20 BAI6(K)-C | 0.358 | 0.354 | 0.880 | 0.512 | 0.059 | 0.04-0.15 |
| UNC5/16-18 BAI8(K)-C | 0.437 | 0.433 | 1.060 | 0.571 | 0.059 | 0.04-0.15 |
| UNC3/8-16 BAI10(K)-C | 0.516 | 0.512 | 1.230 | 0.630 | 0.063 | 0.04-0.15 |
