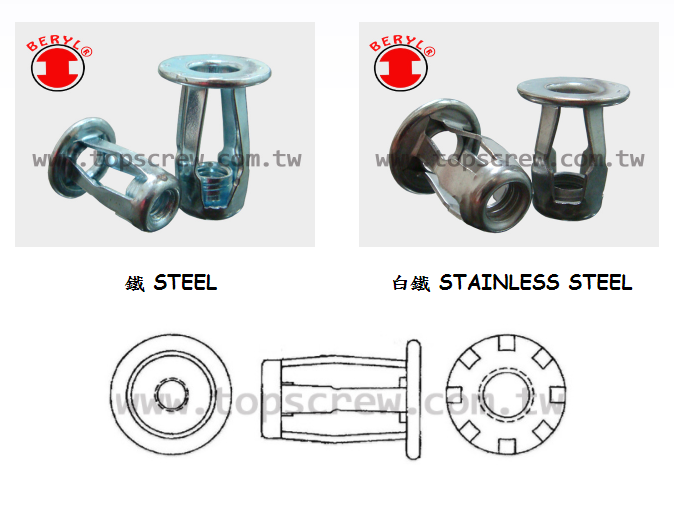

捷克帽
BLIND JACK NUT
捷克帽是一項輕量扣件,設計安裝於輕薄、柔軟或易碎的材質上。

拴緊時,捷克帽的身體會折疊變形,形成四個腳,緊抓住安裝物件的表面下方,形成一個可永久使用的內牙。
標準的捷克帽由鐵鍍鋅製成,基於電化學腐蝕/雙金屬腐蝕的考量,所有材質的捷克帽均可鍍銅。


捷克帽之材質:
鐵、白鐵304、銅

特性:
1.捷克帽適於組裝於盲孔物件上。
2.捷克帽可緊扣於平滑無毛邊的物件上。
3.捷克帽適用於各種孔徑。
4.捷克帽適用的板厚範圍大。

★ 其他尺寸和材質可依客戶要求訂製。

捷克帽手動拉鉚
INSTALL BLIND JACK NUT BY BLIND JACK NUT TOOL
捷克帽氣動拉鉚
INSTALL BLIND JACK NUT BY AIR PULL SETTER
捷克帽安裝動畫
INSTALLATION ANIMATED
捷克帽的身體會折疊變形,形成四個腳,緊抓住安裝物件的表面下方,形成一個可永久使用的內牙。
M捷克帽的身體會折疊變形,形成四個腳,緊抓住安裝物件的表面下方,形成一個可永久使用的內牙。
捷克帽的身體會折疊變形,形成四個腳,緊抓住安裝物件的表面下方,形成一個可永久使用的內牙。捷克帽的身體會折疊變形,形成四個腳,緊抓住安裝物件的表面下方,形成一個可永久使用的內牙。 捷克帽的身體會折疊變形,形成四個腳,緊抓住安裝物件的表面下方,形成一個可永久使用的內牙。





捷克帽
BLIND JACK NUT

捷克帽的身體會折疊變形,形成四個腳,緊抓住安裝物件的表面下方,形成一個可永久使用的內牙。

Thread size
Part No.
Total
Length
(mm)
Grip
Range
(mm)
Head
Dimension
(mm)
Hole Size
(mm)
Screw Size
(mm)
M4
TJM01
170-588M4x25
M4
TJM02
225-1088M4x30
M5
TJM03
180-51010M5x26
M5
TJM04
235-101010M5x31
M6
TJM05
180-51212M6x27
M6
TJM06
235-101212M6x32
Thread size
Part No.
Total
Length
(inch)
Grip
Range
(inch)
Head
Dimension
(inch)
Hole Size
(inch)
Screw Size
(inch)
1/8
TJU01
0.6690-0.1970.310.3156-32x25
1/8
TJU02
0.8660.197-0.3940.310.3156-32x30
3/16
TJU03
0.7090-0.1970.390.39410-24x26
3/16
TJU04
0.9060.197-0.3940.390.39410-24x31
1/4
TJU05
0.7090-0.1970.470.4731/4-20x27
1/4
TJU06
0.9060.197-0.3940.470.4731/4-20x32
